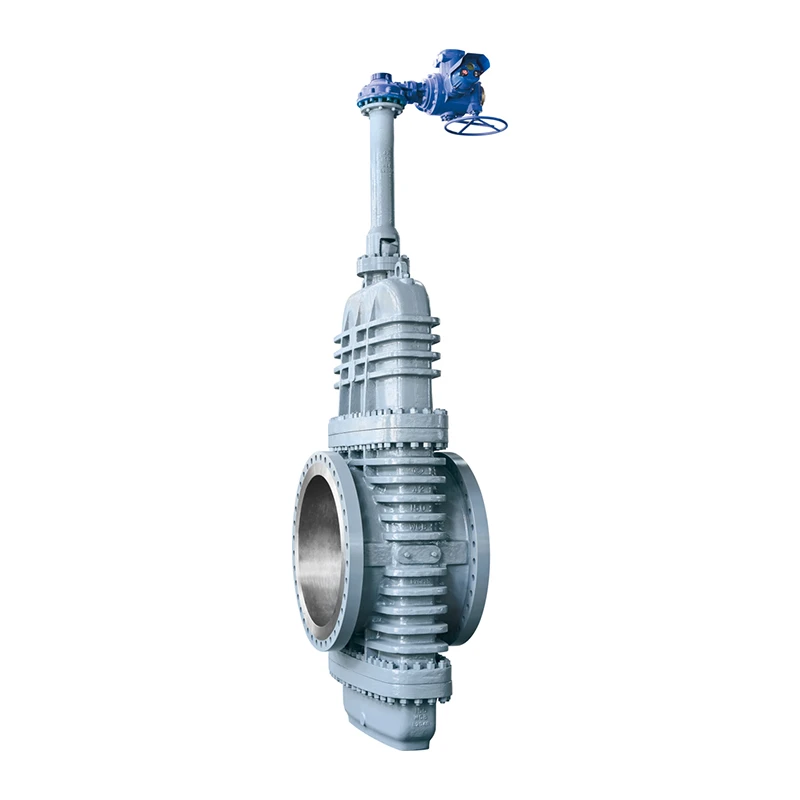

Falf giât fflat
O amgylch y falf giât wastad, mae'r ddau arwyneb selio yn gyfochrog â'i gilydd ac yn fertigol i ganol y sianel. Mae'r ddisg o siâp plât gwastad. Gellir cadw'r sedd elastig a arnofio bob amser yn agos at y ddisg yn ystod y broses agor a chau. Defnyddir y falf giât wastad yn bennaf ar gyfer piblinellau cludo hir o olew crai, olew cynnyrch, nwy naturiol, ac ati. Mae'r falf giât fflat gyda thwll dargyfeirio yn addas ar gyfer piblinellau y mae angen mochyn arnynt, ac mae'r falf giât fflat heb dwll dargyfeirio yn addas ar gyfer piblinellau nad oes angen eu pigo arnynt.
Mae falf giât fflat yn falf llithro gyda falf giât gyfochrog. Mae'r cau yn hwrdd sengl. Gellir rhannu'r falf yn ddwy ran: y falf giât wastad gyda'r twll dargyfeirio a'r falf giât fflat heb y twll dargyfeirio. Mae'n berthnasol i biblinell nwy, piblinell olew crai, ac ati.
Gellir dylunio a cynhyrchu falfiau porth plât gyda strwythur disg sengl a disgiau dwbl, mae'r cynhyrchion yn cydymffurfio â'r API diweddaraf, Prydain Fawr, ISO a safonau cysylltiedig eraill, oherwydd ei strwythur disgiau dwbl unigryw, gall gyflawni perfformiad selio dwy-gyfeiriadol ragorol o dan bwysau uchel ac isel. Y mwyaf yw'r torque, y tynnach yw'r sêl. Yn ystod y broses newid, mae wyneb selio'r disgiau a'r cylch sedd wedi'u gwahanu oddi wrth ei gilydd, gan leihau traul yr arwyneb selio ac ymestyn oes gwasanaeth y falfiau. Fe'i defnyddir yn helaeth ar y gweill ar gyfer olew a nwy naturiol. Mae gan y falf giât wastad dwll peilot sy'n caniatáu i'r peli glanhau basio trwodd. Mae'r falfiau giât wastad wedi'u cynllunio i leihau'r cwymp pwysau ac atal amhureddau fel mwd rhag mynd i mewn i'r siambr falf.
Manylebau:
Maint: o 2 ″ i 60 ″
Diwedd y Cysylltiad: Fflange / Weldio
Dosbarth Pwysau: 150 pwys 300 pwys 600 pwys 900 pwys 1500 pwys 2500 pwys PN1. 6-420 MPA
Deunydd: WCB, LCB, WC6, WC9, CF8, CF3, CF3M, a CF8M
Tymheredd Gweithio: -196 gradd ~ 600 gradd
Gweithrediad: Llawlyfr, gêr llyngyr, niwmatig, trydan a hydrolig
Safon Dylunio a Chynhyrchu: API 600, API6D ac ASME B16.34
Pellter rhwng flanges: API 6D, ASME B16.10
Cysylltiedig yn unol â'r safon: ANSI B16.5, ASME B16.47, ANSI B16.25
Safon Prawf: API598, API6D
Canolig: Mae'r falf yn addas ar gyfer sawl cyfryngau gan gynnwys dŵr, stêm, olew, nwy, cynhyrchion petrol, asid nitrig, asid asetig, ac ati.
Mae ein cwmni'n darparu cynhyrchion falf giât perfformiad uchel, gan gynnwys falf giât lletem, falf giât morloi pwysau, falf giât cyllell, falf giât fflat a falf giât morloi moch.
Mae agor a chau rhan o falf giât yn fflach -fwrdd. Mae cyfeiriad ei gynnig yn berpendicwlar i gyfeiriad hylif. Defnyddir y falf fel arfer i dorri i ffwrdd yn gyfrwng. Mae'r sianel llif gyfan yn ddarn syth drwodd pan fydd y falf yn gwbl agored, ac mae colli pwysau rhedeg canolig yn isafswm. Mae falf giât fel arfer yn cael ei rhannu'n sawl math yn ôl modd sêl, megis: falf giât lletem, falf giât plât, cyfochrog 2- falf giât fflach -fwrdd, lletem 2- falf giât fflach -fwrdd. Fel rheol, defnyddir falf giât o dan rai amodau gwaith lle nad yw'r falf yn cael ei hagor na'i chau yn aml, ac mae'n cefnogi fflach -fwrdd yn gwbl agored neu wedi'i gau'n llawn. Nid yw'n addas ar gyfer addasu na gwefreiddio. Gellir dewis amrywiol ddefnyddiau ar gyfer cludo dŵr, stêm, olew, nwy naturiol, asid nitrig, asid asetig, ocsidydd ac wrea.
